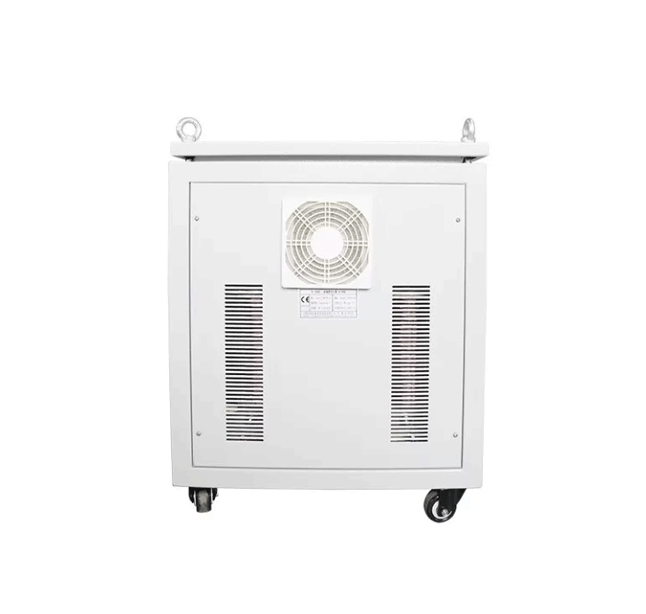

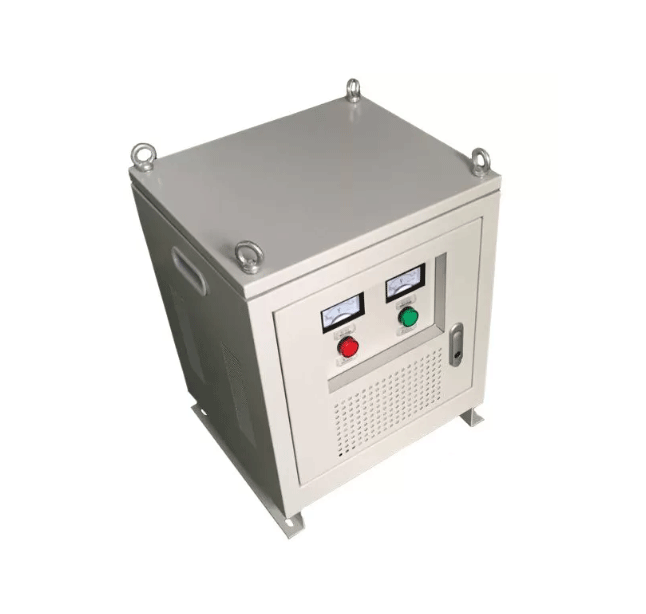

380V电源隔离装置

产品简介

380V电源隔离装置主要作用之一就是隔离输入电源和输出负载之间的直接连接。这意味着,它可以防止任何直接电流和电压影响到其他组件或电路中的设备。因此,220V电源

产品型号:DRG-10KVA/380
更新时间:2024-04-03
厂商性质:私有
访问量:
详细介绍在线留言

380V电源隔离装置主要作用之一就是隔离输入电源和输出负载之间的直接连接。这意味着,它可以防止任何直接电流和电压影响到其他组件或电路中的设备。因此,220V电源隔离装置广泛应用于精密仪器、计算机设备、音频设备等对电源质量要求较高的场合。

380V电源隔离装置的主要作用,包括提供安全电源、隔离、保护、防雷和滤波。

这种电源隔离装置能够确保其输入和输出绕组之间在电气上完全隔离,从而避免在维修或使用过程中可能发生的触电事故。此外,380V电源隔离装置还能有效过滤电网中的干扰,如闪电、放电、电网切换、电机启动等,从而为用电设备提供纯净的电源电压。

技术指标:

1.型号:DRG-10KVA/380  容量:10KVA

2. 输入额定电压:380V  输入电流:15A

    输出额定电压:380V  输出电流:15A

3.空载电流:<1.5A

4.阻抗; :<5%

5.负载损耗::<3W

6.工作频率:50Hz-60Hz

7. 效 率:≥95%

8. 温 升:<60K

9.波形畸变:<0.1%

10. 高压测试:2500V, 1分钟无击穿

11.绝缘电阻:绕阻对地绝缘电阻 ≥500M欧

12.初级对次级绝缘电阻 ≥500M欧

13. 过载能力: 2倍额定电流1min无异常

14.材质:铜芯

15.绝缘等级:H级

16.连接方式:Dyn11

17.噪音<65Db

18.防护等级 IP54/IP20

19.冷却方式 风冷

使用条件

1,适用海拔高度:5000m

2,环境温度:-15℃~+45℃

3,相对湿度:490%

4,安装场所应无严重影响变压器绝缘强度的气体,蒸汽,化学性沉积,污垢,导电尘埃及无其他易爆易燃易腐蚀的物质。

5,凡不符合上述使用条件的,应与我们协商确定

原理、结构、优点

采用双绕组结构,具有防雷击、防干扰特性。原副边每个绕组分成两个线圈,该两个线圈是用两层互相绝缘的金属箔并绕起来的。于是该两线圈之间就存在电容c(即容性隔离变压器)。然后可根据需要采取以下两种接线方式任意组合:

1,能有效地抑制从电源线引入的骚扰谐波和雷击电磁脉冲对本系统产生干扰;

2,能有效地抑制由本系统电子设备发出的骚扰谐波进入电源配电网络对其他设备(装置和系统)产生干扰;

3,能从根本上防止由于、地电位扰动所引起的系统工作失常、数据丢失或出错;

4,能有效地防止建筑物防雷装置接闪时因作为参考地的钢筋电位急剧升高导致系统中硬件设备遭反击击毁。

5,隔离变压器在交流电源输入端的特点:

a、若电网三次谐波和干扰信号比较严重,采用隔离变压器,可以去掉三次谐波和减少干扰信号。

b、采用隔离变压器可以产生新的中性线,避免由于电网中性线不良造成设备运行不正常。

c、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。

6,隔离变压器在交流电源输出端的特点:

a、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染,起到净化电网的作用。

b、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性,得到能反应实际情况的控制信号。

c、若负载不平衡,也不影响稳压电源的正常工作。
