电压暂降治理装置

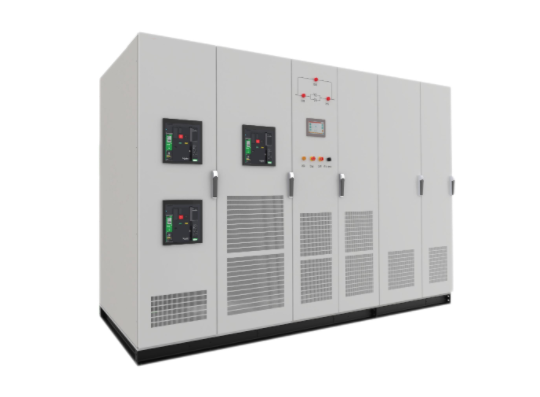

动态电压恢复装置

产品简介

动态电压恢复装置（Dynamic Voltage Restorer，简称DVR）是一种基于电力电子技术的串联型电能质量治理设备，核心作用是快速补偿电网电压的暂降、暂升、闪变或谐波污染，保障敏感负载（如工业生产线、精密设备、医疗仪器等）在电网电压异常时仍能稳定运行。核心工作原理DVR 通过电压源型变

产品型号：DVR3300

更新时间：2025-11-12

厂商性质：生产厂家

访问量：

留言咨询解决方案 189-586-12560

产品分类

tel-phone

189-586-12560

article

工业知识

详细介绍在线留言

动态电压恢复装置（Dynamic Voltage Restorer，简称DVR）是一种基于电力电子技术的串联型电能质量治理设备，核心作用是快速补偿电网电压的暂降、暂升、闪变或谐波污染，保障敏感负载（如工业生产线、精密设备、医疗仪器等）在电网电压异常时仍能稳定运行。

核心工作原理

DVR 通过电压源型变换器（VSC）实时监测电网输入电压，当检测到电压偏离额定值（如 380V 三相、220V 单相）时，在毫秒级（通常 10-20ms）内通过串联变压器向电网注入一个与电压偏差大小相等、方向相反的补偿电压，使负载端电压快速恢复至额定值，整个过程不中断供电，避免负载因电压异常停机、损坏或产生次品。

电压补偿模式

●DVR3300逆变器工作在电压源模式，在主电网突发电压暂降、电压暂升、短时中断时，对负载设备进行保护。

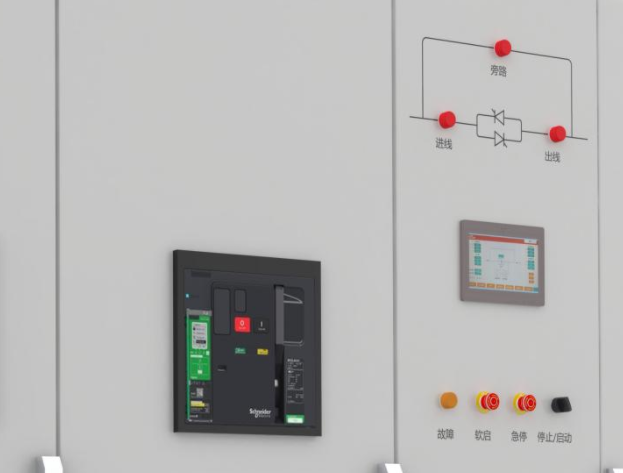

检修旁路模式

●当供电系统的电压超过设定限值时(可根据用户要求进行重新设定)，超级电容经过逆变器输出，晶闸管关断，负载转由v供电，总切换时间不超过1ms。

●装置检修时，旁路断路器闭合，进出线断路器断开，负载设备供电正常，DVR3300本体完全处于电气隔离状态，此时可进行检修维护工作。

合理的补偿时间

●用户的用电系统中可能发生的电压扰动所持续的时间，由于其供电系统的架构不同、保护的逻辑设置不同、故障发生的位置不同，被保护的负载重要性不同等因素而需求不同。因此合理选择DVR3300的补偿时间是十分重要的，DVR3300为客户提供500ms-1min可配置的电压补偿时间。(更长补偿时间请咨询本公司)

●线路远端短路故障或邻近用户短路故障时，引起电压暂降，其持续时间等于继电保护装置切除故障回路的时间，通常不超过200ms。

●我国110kV以下单侧电源线路采用三相一次重合闸方式。电源处于瞬间中断状态。重合闸延时根据负载与线路情况具体设置，通常为延时1.5s或2s。

●对于某些电网，需要考虑电网长时间停电故障，在该工况下可以根据负载设备安全停机时间选择电压补偿时间。

●其他特殊应用场合，可按客户要求定制。

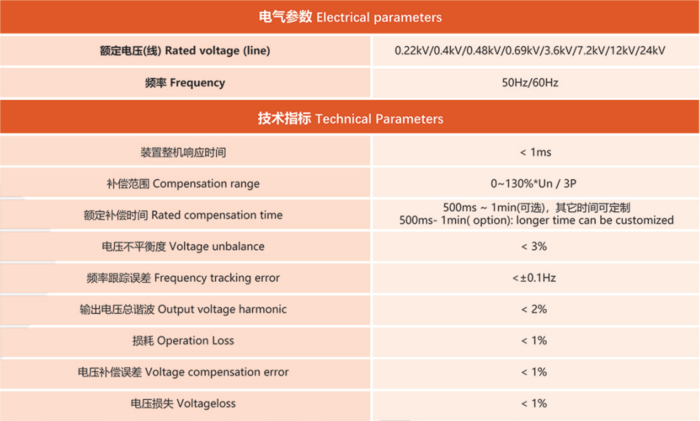

电气参数
